Auto-Guiding-Tipps

Anschluss eines Autoguiders über den ST-4-Port einer Teleskopsteuerung

Derzeit beschäftige ich mich in Vorbereitung meines nächsten Aufenthalts auf der Astrofarm Tivoli in Namibia mit dem richtigen Anschluss einer Autoguiderkamera an der GTO-3-Steuerung der dort von mir angemieteten Astrophysics Mach-1-Montierung. Im Allgemeinen sagt man ja, dass man seine Autoguiderkamera mit dem ST-4-Port der Steuerung verbinden soll und alles wäre ok. Hier liegt aber das Problem. Nicht jeder Autoguideranschluss einer Montierung ist ein standardisierter ST-4-Port.

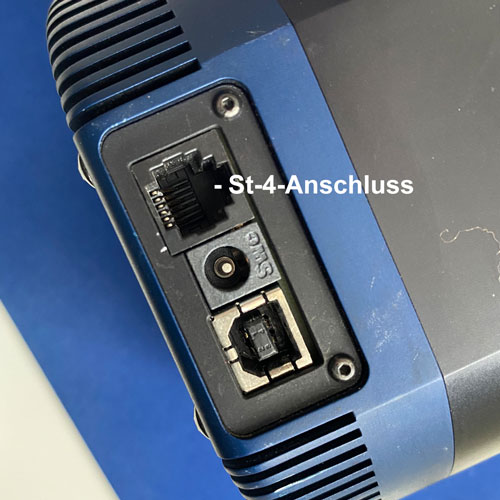

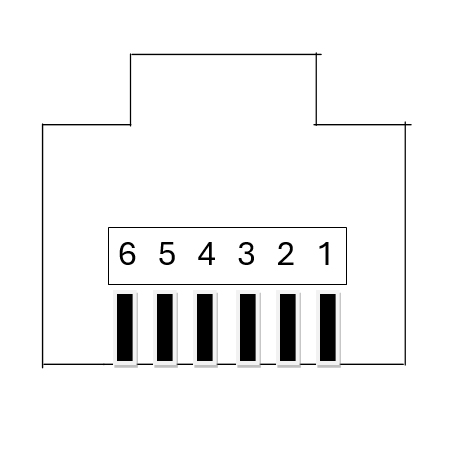

Der ST-4 bzw. Autoguider-Eingang an den verschiedenen Teleskopsteuerungen besteht oft aus einer RJ-12-Buchse. Die RJ-12-Buchse weist sechs Kontakte auf, die mit der Elektronik der Steuerung verbunden sind. Ebenso finden wir an einer Guiderkamera ebenso eine RJ-12-Buchse mit jenen sechs Kontakten. Zur Verbindung von Steuerung und Kamera nutzt man ein sechsadriges Telefonkabel mit RJ-12-Steckern. Soweit, so einfach.

Aber: Die PIN-Belegungen der jeweiligen Eingänge (Kamera und Montierungssteuerung) stimmen unter Umständen nicht überein. Das habe ich bei meinem letzten Aufenthalt auf Tivoli erfahren müssen. Damals hatte ich eine Astrophysics Mach1 und einen Takahashi FSQ 106 ED gemietet. Leider bekam ich das Autoguiding nicht in den Griff. Die PIN-Belegungen der Kamera und der CPO-3-Steuerung stimmten nicht überein. Sie waren gegensätzlich und ich hätte ein sogenanntes Crossover-Kabel benötigt, was ich aber nicht dabei hatte. Somit konnte ich keinen Autoguider einsetzen. Ich hatte mich im Vorfeld gar nicht um dieses Detail gekümmert. Ich dachte mir: „ST-4“ ist „Autoguider“ und ist immer „ST-4“. Weit gefehlt. Die Buchse an der Steuerung war auch nicht mit „ST-4“ gekennzeichnet, sondern hatte die Beschriftung: „Autoguider“. Deswegen vorher prüfen, wenn man fern vom eigenen Equipment Ausrüstung anmietet. Kompatibilität prüfen, auch zwischen Autoguider-Port und Kamera.

Zum schwachen Trost: Die Montierung lief aber so gut, dass man mit einer QSI 540 wsg mit 7.4 my – Pixeln bei 580 mm Brennweite bis zu 60s ohne Autoguiding belichten konnte. Da ich aber in diesem Jahr damit ein größeres Projekt in Bezug auf die Beobachtung Veränderlicher Sterne habe, sind die Anforderungen auch aufgrund einer anderen Kamera mit kleineren Pixeln deutlich höher.

Auf der FAQ-Seite des Herstellers der FS-2-Steuerung (Dipl. Ing. Michael Koch, Astroelectronic.de) habe ich die Belegungen der ST-4-Buchsen unterschiedlicher Kameras und Teleskopsteuerungen gefunden. Diese sehr gute FAQ möchte ich nicht vorenthalten: https://www.astro-electronic.de/faq.htm#27. (copyright: Dipl. Ing. Michael Koch)

Eine weitere Seite dazu hier: „Gregs Astrophotography“: https://astrophotosite.com/tiki-index.php?page=ST-4 (copyright: Greg McCall)

Natürlich findet man einige Seiten dazu im Netz. In der untenstehenden Tabelle habe ich die Pin-Belegungen von mir bekannten Kameras und Montierungssteuerungen nach Herstellern zusammengefasst:

Autoguider-Ports an Kameras‘

RJ-12 Pins	Legende
	RA+ (links, X+ oder Ost, nördl. Sternhimmel) RA- (rechts, X- oder West, nördl. Sternhimmel) DEC+ (oben, Y+ oder Nord, nördl. Sternhimmel) DEC- (unten, Y- oder Süd, nördl. Sternhimmel) GND: Ground oder Common NC: Not connected, nicht verbunden

Typ	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6
SBIG	RA+	DEC+	DEC-	RA-	GND	NC
QHY	NC	GND	RA+	DEC+	DEC-	RA-
ATIK	NC	GND	RA-	DEC-	DEC+	RA+
Orion-Starshot	NC	GND	RA-	DEC-	DEC+	RA+
Pictor	+5V	GND	RA+	DEC+	DEC-	RA-
Moravian	RA+	DEC+	DEC-	RA-	GND	NC
ASI	0	GND	RA-	DEC+	DEC-	RA-
MGEN 2,3	NC	GND	RA+	DEC+	DEC-	RA-
LVI	NC	GND	RA-	DEC-	DEC+	RA+

Autoguider-Ports an Montierungen/Steuerungen

Typ	PIN 1	PIN 2	PIN 3	PIN 4	PIN 4	PIN 6
FS-2	NC	GND	RA-	DEC-	DEC+	RA+
Losm.-Gemini II	NC	GND	RA-	DEC-	DEC+	RA+
Meade LX	+5V	GND	RA+	DEC+	DEC-	RA-
AP GTOCP4	NC	GND	RA-	DEC-	DEC+	RA+
AP GTOCP3	NC	GND	RA-	DEC-	DEC+	RA+
Sky-Watcher	NC	GND	RA+	DEC+	DEC-	RA-
I-Optron	NC	GND	RA+	DEC+	DEC-	RA+
Takahashi	RA+	DEC+	DEC-	RA-	GND	NC
Paramount	RA+	DEC+	DEC-	RA-	GND	NC
Celestron	NC	GND	RA+	DEC+	DEC-	RA-
Orion	NC	GND	RA+	DEC+	DEC-	RA-

Wichtig ist, dass das Verbindungskabel zwischen Kamera und ST-4-Anschluss an der Montierung/-Montierungssteuerung korrekt verbindet. Ggf. muss man sich sein eigenes Kabel herstellen.
